4大因素會影響制冷劑液體沸騰換熱

發布日期：2021-06-11 作者：市場部點擊：

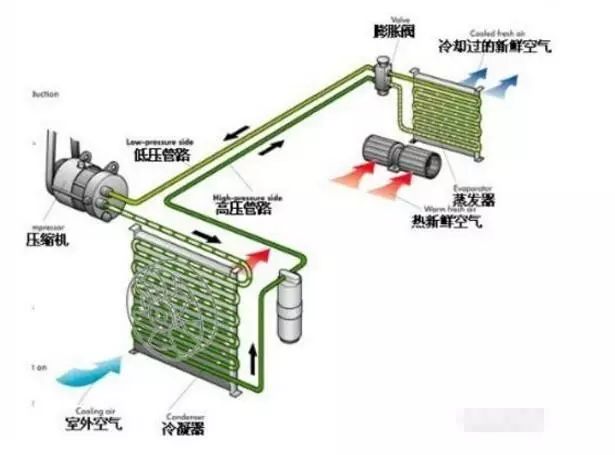

在蒸發器中，被冷卻介質的熱量是通過傳熱壁傳給制冷劑，使液體制冷劑吸熱汽化。制冷劑在蒸發器中發生的物態變化，實際上是沸騰過程，習慣上稱其為蒸發。

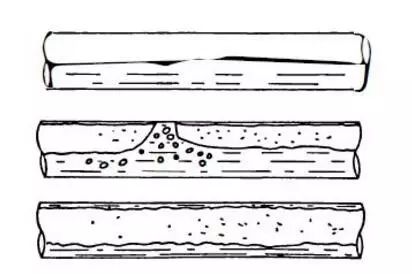

制冷裝置蒸發器內傳熱溫差不大，因此制冷劑液體的沸騰總處于泡狀沸騰。沸騰時在傳熱表面產生許多氣泡，這些氣泡逐漸變大、脫離表面并在液體中上升。它們上升后，在該處又連續產生一個個的氣泡。

那么，影響制冷劑液體沸騰換熱的因素有哪些呢？

下面我們就來一一分析。其實沸騰換熱系數與氣泡的大小、氣泡的速度等因素有關。

一：制冷劑液體物理性質的影響

制冷劑液體的熱導率、密度、粘度和表面張力等有關物理性質，對沸騰換熱系數有直接的影響。
熱導率較大的制冷劑，在傳熱方向的熱阻就小，其沸騰換熱系數就大。
蒸發器在正常工作條件下，蒸發器內制冷劑與傳熱壁面的溫差，一般僅有2 ~ 5℃，其對流換熱的強烈程度，取決于制冷劑液體在汽化過程中的對流運動程度。
沸騰過程中，氣泡在液體內部的運動，使液體受到擾動，這就增加了液體各部分與傳熱壁面接觸的可能性，使液體從傳熱壁面吸熱更為容易，沸騰過程更為迅速。密度和粘度較小的制冷劑液體，受到這種擾動就較強，其對流換熱系數就越大。
制冷劑液體的密度及表面張力越大，汽化過程中氣泡的直徑就較大，氣泡從生成到離開傳熱壁面的時間就越長，單位時間內產生的氣泡就少，換熱系數也就小。
氟利昂的熱導率比氨的小，密度、粘度和表面張力都比氨的大，因此其沸騰換熱系數比氨的小。

二：制冷劑液體潤濕能力的影響

如果制冷劑液體對傳熱表面的潤濕能力強，則沸騰過程中生成的氣泡具有細小的根部，能夠迅速地脫離傳熱表面，換熱系數也就較大。
相反，若制冷劑液體不能很好地潤濕傳熱表面，則形成的氣泡根部很大，減少了汽化核心的數目，甚至沿傳熱表面形成氣膜，使換熱系數顯著降低。常用的幾種制冷劑均為潤濕性的液體，但氨的潤濕能力要比氟利昂的強得多。

三：制冷劑沸騰溫度的影響

制冷劑液體沸騰過程中，蒸發器傳熱壁面上單位時間生成的氣泡數目越多，則沸騰換熱系數越大。單位時間內生成的氣泡數目，與氣泡生成到離開傳熱壁面的時間長短有關，這個時間越短，則單位時間內生成氣泡數目越多。此外，如果氣泡離開壁面時的直徑越小，則氣泡從生成到離開的時間將越短。
氣泡離開壁面時，其直徑的大小是由氣泡的浮力及液體表面張力的平衡來決定的。浮力促使氣泡離開壁面，而液體表面張力則阻止氣泡離開。氣泡的浮力和液體表面張力，又受飽和溫度下密度差（液體和蒸氣的密度差）的影響。氣泡的浮力和密度差成正比。液體的表面張力與密度差的四次方成正比。
所以，隨著密度差的增大，液體表面張力的增大速度，比氣泡浮力的增大速度大得多，這時氣泡只能依靠體積的膨脹來維持平衡，因此氣泡離開壁面時的直徑就大。密度差的大小與沸騰溫度有關，沸騰溫度越高，飽和溫度下的密度差越小，汽化過程就會更迅速，換熱系數就更大。上面說明了在同一個蒸發器中，使用同一種制冷劑時，其換熱系數隨著沸騰溫度的升高而增大。

四：蒸發器構造的影響

液體沸騰過程中，氣泡只能在傳熱表面上產生，蒸發器的有效傳熱面是與制冷劑液體相接觸的部分。所以，沸騰換熱系數的大小與蒸發器的構造有關。
實驗結果表明，肋片管上的沸騰換熱系數大于光管，而且管束上的大于單管的。
這是由于加肋片以后，在飽和溫度與單位面積熱負荷相同的條件下，氣泡生成與增長的條件，肋片管比光管有利。
由于汽化核心數的增加和氣泡增大速度的降低，使得氣泡很容易脫離傳熱壁面。實驗結果還表明，肋片管束的沸騰換熱系數大于光管管束的。有資料介紹，在相同的飽和溫度下，Rl2在肋片管管束的沸騰換熱系數比光管管束大70%，而R22的大90%。


根據以上分析，蒸發器的結構應該保證制冷劑蒸氣能很快地脫離傳熱表面。
為了有效地利用傳熱面，應將液體制冷劑節流后產生的蒸氣，在進入蒸發器前就從液體中分離出來，而且在操作管理中，蒸發器應該保持合理的制冷劑液體流量。
此外，制冷劑中含油，對沸騰換熱系數也有一定影響，而且其影響程度與含油濃度有關。
一般說，當制冷劑含油濃度不大于6%時，可不考慮這項影響，含油量更大時，會使沸騰換熱系數降低。
