記住這些口訣，你在制冷行業能少走3年彎路！

發布日期：2020-05-19 作者：張明明點擊：

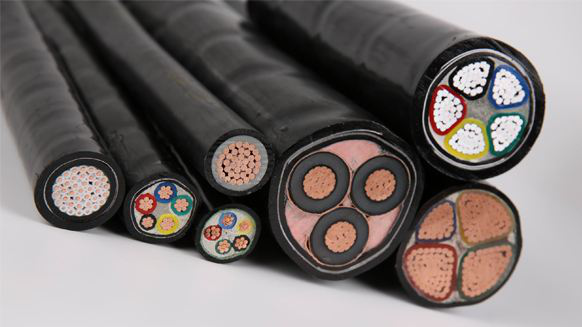

一般當工程方案選定了機器后，你需要知道給機器配備什么樣的電線，能清楚的計算出在一定規格的導線安全范圍內承載多少個電流，也就是流經導線的電流值，即為導線載流量，那么這里就有簡易的口訣讓我們能更加快速的記住如何估算。老師傅說，記住這些口訣，在必要時候讓你節省更多時間，少走彎路。

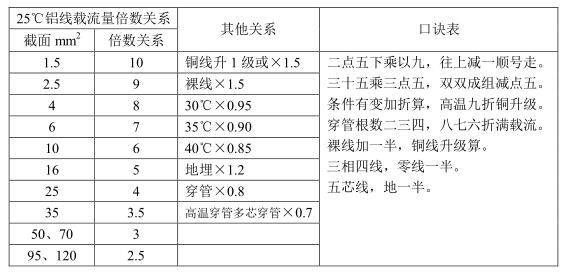

一、簡易估算導線載流量

口訣：十下五，百上二，二五三五四三界，七零九五兩倍半，溫度八九折，銅材升級算。

注解：10㎜2以下的鋁導線載流量按５A(chǔ)/㎜2計算；

100㎜2以上的鋁導線載流量按2A/㎜2計算；

25㎜2的鋁導線載流量按4A/㎜2計算；

35㎜2的鋁導線載流量按3A/㎜2計算；

70㎜2、95㎜2的鋁導線載流量按2.5A/㎜2計算。

銅材升級算”：例如計算120㎜2的銅導線載流量，可以選用150㎜2的鋁導線，求鋁導線的載流量；受溫度影響，最后還要乘以0.8或0.9（依地理位置）。

載流量（A）=導線面積（㎜2）×過流系數（A/㎜2)

二、按功率計算電流

口訣: 電力加倍，電熱加半。單相千瓦，4.5安。單相380 ，電流兩安半。

注解:

電力專指電動機在380V 三相時(功率0.8 左右)，電動機每千瓦的電流約為2 安，即將“千瓦數加一倍”( 乘2)就是電流（安）。

這里的電流也稱電動機的額定電流；電熱是指用電阻加熱的電阻爐等。三相380 伏的電熱設備，每千瓦的電流為1.5安。即將“千瓦數加一半”(乘1.5)，就是電流（安)；在380/220伏三相四線系統中，單相設備的兩條線，一條接相線而另一條接零線的(如照明設備)為單相220伏用電設備。

這種設備的功率大多為1KW，因此，口訣便直接說明“單相(每)千瓦4.5 安”。計算時, 只要“將千瓦數乘4.5”就是電流, 安。

同上面一樣，它適用于所有以千瓦為單位的單相220伏用電設備，以及以千瓦為單位的電熱及照明設備，而且也適用于220 伏的直流；380/220伏三相四線系統中，單相設備的兩條線都接到相線上，習慣上稱為單相380伏用電設備(實際是接在兩相線上)。

這種設備當以千瓦為單位時,功率大多為1KW，口訣也直接說明“單相380,電流兩安半”。它也包括以千瓦為單位的380伏單相設備。計算時只要“將千瓦乘2.5就是電流（安）。

舉個例子

220V電，0.6Kw的機器，I=600220=2.73≈0.6×4.5=2.7A

380V電，3Kw的機器，I=3000(380×1.732)=4.56≈3×1.5=4.5A

備注：例子為熱泵中的常用計算公式。


三、電容串并聯的有關計算

口訣：

電容串聯值下降，相當板距在加長，

各容倒數再求和，再求倒數總?cè)萘俊?/span>

電容并聯值增加，相當板面在增大，

并后容量很好求，各容數值來相加。

想起電阻串并聯，電容計算正相反，

電容串聯電阻并，電容并聯電阻串。

注解：兩個或兩個以上電容器串聯時，相當于絕緣距離加長，因?yàn)橹挥凶羁績蛇叺膬蓧K極板起作用，又因電容和距離成反比，距離增加，電容下降；兩個或兩個以上電容器并聯時，相當于極板的面積增大了，又因電容和面積成正比，面積增加，電容增大。

串聯：R=R＋R ， 1/C=1/C＋1/C

并聯：1/R=1/R＋1/R，C=C＋C

四、對配電變壓器供電電壓質量的規定

口訣：

供電電壓有保障，設備運行才正常

高低偏差有規定, 電壓高低不一樣，

線間電壓正負七，負十正七壓為相，

如果要求較特殊，供需雙方來商量。

注解：我國低壓供電系統中，線電壓為380V，允許偏差±7﹪，即353.4～406.6V；相電壓為220V,允許偏差－10﹪～＋7﹪，即198～235.4V。

線電壓：火線與火線之間的電壓
