組合式空調箱的選擇原則

發布日期：2020-05-28 作者：張明明點擊：

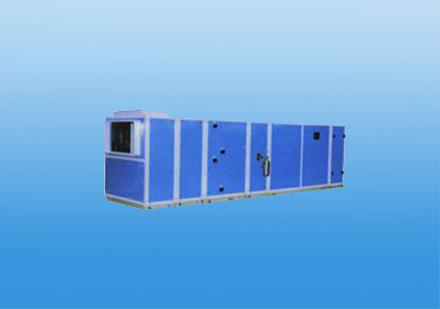

組合式空調箱是一種以水為冷媒，以水或蒸汽為熱媒，以功能段為組合單元的中央空調設備，能完成空氣的混合、過濾、凈化、殺菌、冷卻、加熱、去濕、加濕、消聲等功能。接下來和大家分享一下組合式空調箱的選擇原則。

一、組合式空調箱選擇的一般原則

選擇空調箱的第一個步是確定設備的基本尺寸。所需的空氣量是由負荷計算得到的。根據生產廠商和設計者的最大限制條件確定通過盤管的平均風速后，就可以選擇最小和最便宜的空調箱了。風速高時，從空氣中冷凝出來的水就有可能被帶入后面的風管中。因此，廠商和設計者之間必須就最大風速達成一致。

大部分的生產廠家在設計和檢測空調箱時所采用的最大面風速為2.5m/s。工程師經常使用的面速度在2.0~2.5m/s之間。

這樣，將根據負荷計算出來的風量除以最大面風速，就可以確定最小的盤管迎風面積。選用設備的斷面積只要不小于該面積就可以了。

下一步，應該選擇冷卻盤管。負荷計算為特定的盤管確定了需要的進出口條件。盤管應該按比例吸收顯熱和潛熱，使送風空氣在吸收室內的熱濕負荷后，能保證室內空氣的狀態達到要求。

再根據負荷計算確定的進出口條件下，可以選擇滿足總顯熱負荷的盤管。盤管的性能參數確定以后，必須檢查并確定盤管的性能是否滿足或超過總的盤管負荷，以保證盤管能夠滿足房間的潛熱負荷的要求。

還有其它一些限制因素可能影響到盤管的選擇。對于冷凍水盤管，包括冷水的進水溫度(通常為7℃)、冷凍水的溫升，還有最大的流量或壓降。

通常，盤管的排數、每英寸肋片數、回路數等參數可以組合成滿足要求的多種結構形式，這時候，往往選擇價格最低的一種。

整個過程可以簡單歸納如下：

1、根據面風速確定設備尺寸;

　　2、性能參數的限制;

　　3、選擇盤管的冷凍水進水溫度;

　　4、選擇滿足總顯熱負荷的盤管;

　　5、滿足或超過盤管總負荷;

　　6、選擇最便宜的設備;


二、組合式空調箱組合的控制部分

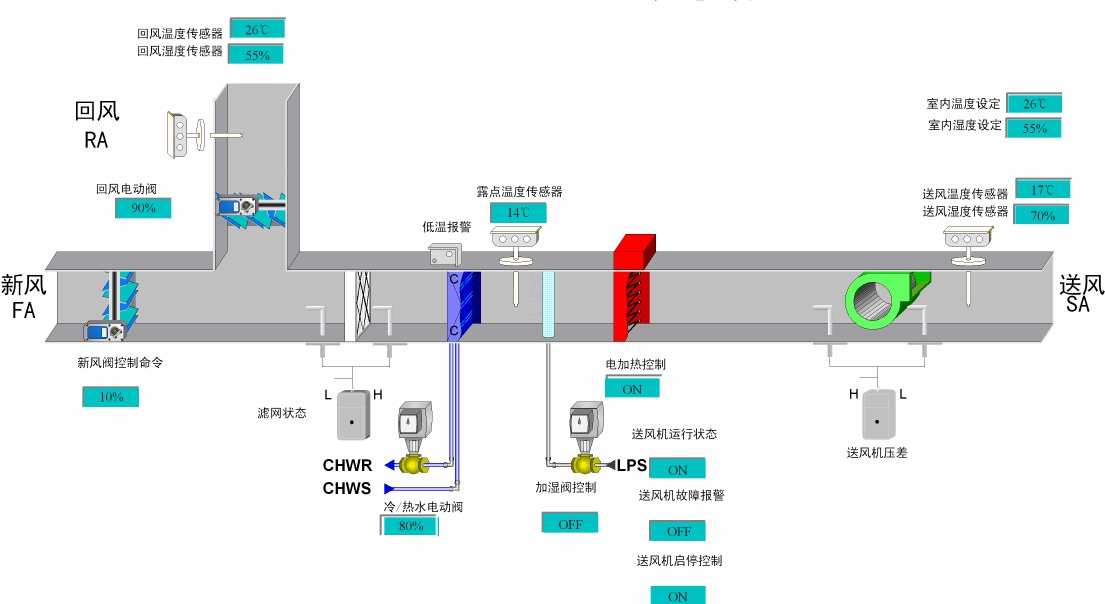

通常，空調箱由生產廠商提供，而控制系統由控制承包商現場安裝?，F(xiàn)在，由于DDC系統的普及，控制系統越來越趨向于由空調箱生產商提供，并在廠內安裝。這種控制常被稱為“產品一體化控制”(PIC)。除了必須現場安裝的傳感器(如室內空調箱的室外空氣傳感器)外，所有的傳感器和執行元件由生產廠家在廠內安裝?？梢杂袃煞N方式安裝包括處理器和輸入、輸出模塊的DDC控制板：

1、由工廠來安裝

這種方法是把控制板安裝在空調箱的外面，所有的傳感器和執行機構的接線由工廠完成。這種方法減少了安裝費用，但把設備放置于工作區域時卻帶了一些問題，控制板會受到其它設備的阻擋，出現太接近墻、其它設備和柱子等問題。

2、現場安裝

在這種方法中，除了那些需要現場安裝的傳感器外(如室外空氣傳感器)，所有的傳感器和執行器由廠商來安裝。控制板將被單獨運到空調箱的安裝現場進行安裝，或是安裝在毗鄰的墻面上。這個方法使使用者可以靈活地確定控制板的位置，特別適用于空間較為緊湊的機房。
